Beskrivelse

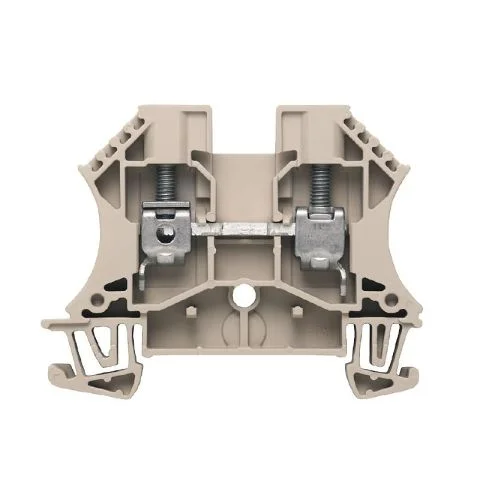

Weidmüller WDU 6 gennomgangssplint fra W-klemmeserien. Klembøylen og skruen er produsert i stål mens strømskinnen som er belagt med et tinn-blylag er av kobber. Dette gir en føyelig og langvarig kontakt med lav overgangsmotstand. Følgende egenskaper gjør skruetilkoblingen til et robust tilkoblingssystem: • Høy kontaktkraft og stor kontaktflate uavhengig av lederområde. • Selvlåsende klembøyle. • Krever ingen ettertiltrekning. • Krever ingen endehylser for fintrådige ledere.Krypstrømbestandig CTI 600Temperaturbestandig opptil 120 °CHøy brennbarhetsklasse V0 ifølge UL 94Halogen- og fosforfri flammehemmerTekniske dataTypeWDU 6FargeBeigeTilkoblingsbart lederområde mangetrådet1,5–10 mm²Merkestrøm Inn41 AMerkespenning800 VBredde/nettomål7,9 mmTilkoblingsbart lederområde entrådet0,5–10 mm²Tilkoblingsbart lederområde fintrådet med endehylse0,5–6 mm²Type elektrisk tilkobling 1SkruetilkoblingTilkoblingsposisjonSideveisAntall nivåer1Antall klemposisjoner per nivå2MonteringsmetodeDIN-skinne 35 mmMateriale isolasjonskroppTermoplastKrever avslutningsplateJaInternt tilkoblede trinnNeiTilkoblingsbart lederområde fintrådet uten endehylse0,5–10 mm²Driftstemperatur-60-130 °CFlammebestandighet installasjonsmaterialklasse (UL94)V0Lengde60 mmEksplosjonstestet utførelse Ex-eJa
