Beskrivelse

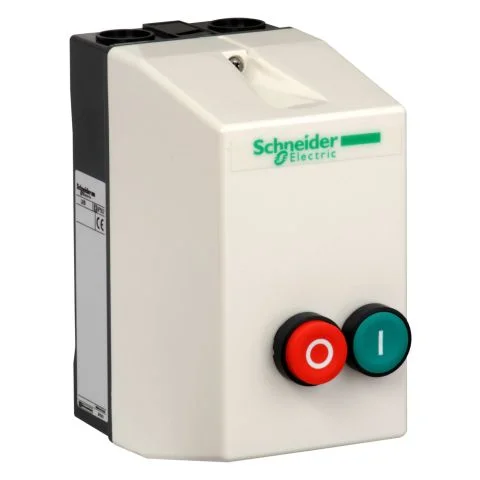

LE1D18P7 er et motorskydd med trykknapper. En grønn plan trykknapp for start og en rød forhøyd trykknapp for stopp/tilbakestilling. Kontaktorer i denne utførelsen er forberedt for montering av overstrømsrele som bestilles separat. LE1D09–D12 har knockouts for forskruving 2xM20 opp og 2xM20 ned, og LE1D18–D35 har 2xM20/M25 opp og 2xM20/M25 ned.Tekniske dataTyp av motorstarterDirektstarterNominell effekt ved AC-3, 400 V7,5 kWMed kortslutningsutløserNeiMerkespenning forsyning ved AC 50 Hz230 VNominell driftstrøm Ie18 AUtførelsePlastkapslet, 2 knapperSpenningstype for manøvreringACKapslingsgrad (IP)IP65Merkespenning forsyning ved AC 60 Hz230 VTilkoblingsmåte for hovedstrømkretsSkrutilkoblingAntall brytende hjelpekontakter0Antall slutende hjelpekontakter0Merkedrifteffekt ved AC-3, 230 V, 3-fase4 kWAntall signallamper0Omgivelsestemperatur, øvre driftgrense40 °CAntall manøverposisjoner1Mål20,1×10,1×15,35 cmNominell strøm Ie ved AC-3, 400 V18 AAntall slutende hovedkontakter3Type elektrisk tilkobling for hjelpe- og styrekretserSkrutilkoblingEgnet for nødstoppNeiMed transformatorNeiEkstern reset muligNeiMed sikringNeiSkinnemontasje muligNei
